护窗栏杆的工艺流程

- 2019-10-19-

一、过程标准

1.适用范围

护窗栏杆适用于阳台、平台(包括屋顶)、楼梯窗栏杆及其他钢栏杆。

2.护窗栏杆工艺流程

工厂制作→现场放线、预埋件施工→工厂金属基层防锈处理→工厂喷涂底面漆→工厂包装后运输至现场→栏杆安装→连接点处理。

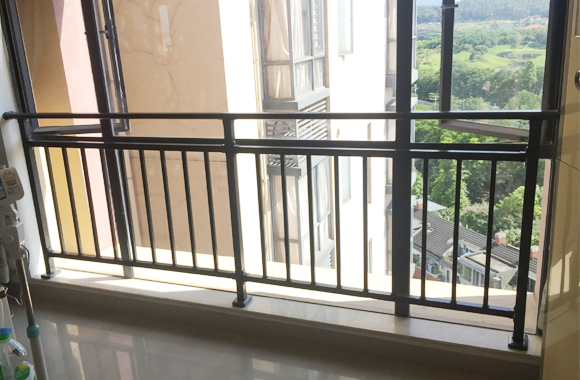

护窗栏杆

3、现场放线，内置零件

护窗栏杆的安装位置、高度和预埋件位置应在现场确认。该工作应在墙面抹灰完成后开始抹灰施工前进行。预埋件为后部预埋件。抹灰灰饼完成后，用钢膨胀螺栓将6mm厚的钢板固定在墙面上。预埋件的深度应保证抹灰后预埋件和螺栓帽隐蔽，预埋件安装前应进行防锈处理。

4、工厂生产的底漆、油漆等。，应根据设计要求确定钢构件的厚度、油漆类型和厚度等。

5.栏杆安装

护窗栏杆可在墙面腻子完成后安装。楼层放样完成后，其他楼梯栏杆可在楼层施工前安装。抹灰完成后安装护窗栏杆；阳台和平台铁栏杆应在外墙贴砖前完成。栏杆进入现场后，栏杆可与预埋件直接连接。应注意的是，每根栏杆应与原始测量数据一一对应，以防止安装后出现钢筋断裂的情况。

6、连接点处理

如果焊缝不能被未来的土建抹灰层覆盖，焊缝需要打磨光滑。棒材采用手工抛光除锈、脱脂和涂漆。油漆类型和厚度与大面栏杆相同:连接点处理完成后，土建单位可对该处土建工程进行收尾处理。

二.控制标准和预防措施

1.当临时空气高度低于24m时，栏杆高度不得低于1.05m，当临时空气高度高于24m和24m时，栏杆高度不得低于1.10m(包括中高层住宅)；楼梯栏杆和窗户防护栏杆的高度不得小于0.9m；如果底部有宽度大于或等于0.22米、高度小于或等于0.45米的可踩踏部件，则应从可踩踏部件的顶面开始计算。当室内外高差大于0.7m，窗台高度小于0.9m时，需要安装窗户护栏。窗户护栏是沿墙设置还是沿窗设置，应咨询主管部门后实施。楼梯水平段栏杆长度大于0.50米时，栏杆高度不得小于1.05米

2、栏杆离地面或屋顶高度0.10m不应留有空白；如果高于45m，应考虑防雷和接地。

3、住宅、托儿所、幼儿园、中小学校和特殊活动场所的儿童栏杆必须用来防止儿童攀爬结构。

4.护窗栏杆构件的净距不得大于0.11米

5、栏杆高度不允许有负误差，栏杆间距不允许有正误差。安装垂直度偏差不大于3毫米

6.栏杆投标前，应确认栏杆的设计型号，并规定材料、油漆颜色和品牌。施工前应制作施工模板，确认无误后方可进行大规模施工。

7、材料进场后，应检查横杆厚度、杆件镀锌部位、漆膜厚度、工厂加工焊缝连接牢固度和油漆表观质量等。

8.如果钢轨长度超过4m，应在钢轨中间增加支撑点，防止钢轨晃动。

三.记录控制

1.现场移交记录

2、材料出厂合格证和出厂试验报告等。

3.设计模板确认表和施工模板确认表。

4、现场检查记录在

护窗栏杆施工技术标准

一、过程标准

1.适用范围

适用于阳台、平台等铝合金玻璃栏杆。

2.工艺流程

现场放线、预埋件施工、工厂材料准备和切割、栏杆构件安装、玻璃安装、扶手安装、胶粘、清洁和保护。

3、现场放线，内置零件

栏杆的安装位置、高度和预埋件位置应在现场确认。抹灰工程应在抹灰施工开始前进行，抹灰和体墙抹灰完成后进行。根据土建单位给出的栏杆、栏杆框架图和标高控制点、出入口线和轴线位置，进行柱架和调整，确定预埋件位置和柱尺寸，并做好标记和记录。对于弧形栏杆，应根据现场实际尺寸重新检查图纸。扶手应采用弧形栏杆。立柱和扶手之间的连接应平滑自然。图纸尺寸可以适当调整。栏杆基础高度，土建单位应根据标高和图纸尺寸要求进行调整。

根据图纸要求，镀锌钢板和镀锌钢管芯套应在车间加工，芯套和钢板应焊接成一体。焊缝应符合设计要求:饱满，无夹渣，除锈防腐。预埋件的安装应根据测量放线确定的位置进行，且应牢固、不松动。

4.栏杆安装

预埋件安装完成后，栏杆安装可在贴砖前完成。成品或半成品只能在现场栓接，不允许在现场进行材料加工。垂直和水平杆安装→玻璃安装和粘接→移交前扶手面杆安装。如果以后要安装栏杆，栏杆不得松动或翘曲，栏杆的高度、角度和结构应符合设计要求。转角弧度正确，与相邻扶手连接顺畅，接缝严密平整，表面光滑、整齐美观。

5、胶水

墙面装饰和清洁完成后，应涂上胶水。扶手和墙壁边缘的密封剂(嵌缝)应使用中性硅酮耐候密封剂密封，颜色应根据建筑师的要求进行调整。

二.控制标准和预防措施

1.当临时空气高度低于24m时，栏杆高度不得低于1.05m，当临时空气高度高于24m和24m时，栏杆高度不得低于1.10m(包括中高层住宅)；如果底部有宽度大于或等于0.22米、高度小于或等于0.45米的可踩踏部件，则应从可踩踏部件的顶面开始计算。

2、栏杆离地面或屋顶高度0.10m不应为空。

3、住宅、托儿所、幼儿园、中小学校和特殊活动场所的儿童栏杆必须用来防止儿童攀爬结构。

4、横杆净距不应大于0.11米；如果高于45m，应考虑防雷和接地。

5.栏杆投标前，应确认栏杆的设计型号，并规定材料、油漆颜色和品牌。施工前应制作施工模板，确认无误后方可进行大规模施工。

6、材料进场时，应检查横杆的厚度、涂层厚度。
